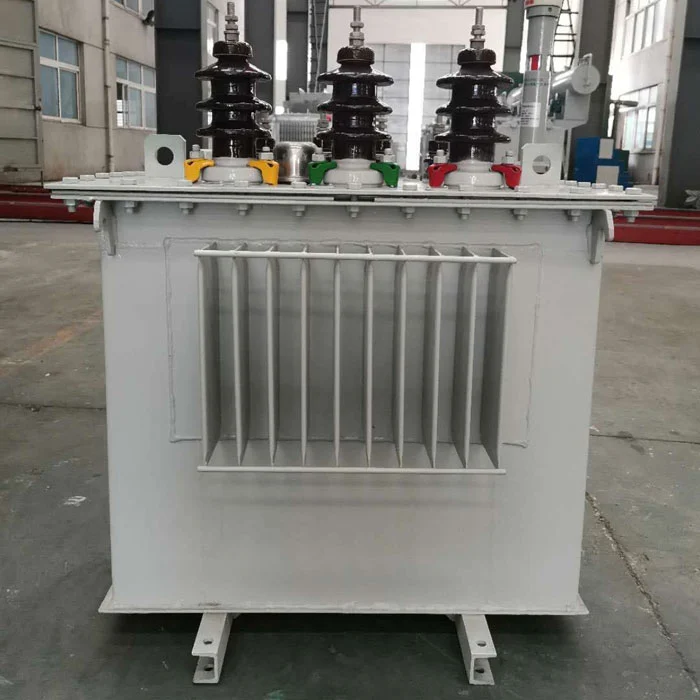

SGOB எஃபெக்டிவ் ஹீட் டிசிபேஷன் 100 kVA டிஸ்ட்ரிபியூஷன் டிரான்ஸ்ஃபார்மர் சீனா சப்ளை ஏற்றுமதி தொடர்ச்சியான சுமையின் கீழ் நிலையான வெப்பக் கட்டுப்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. உகந்த எண்ணெய் சுழற்சி குளிர்ச்சி மற்றும் குறைந்த இழப்பு சிலிக்கான் எஃகு மையத்துடன், இது திறமையான வெப்ப மேலாண்மை, குறைக்கப்பட்ட ஆற்றல் கழிவுகள் மற்றும் வணிக மற்றும் தொழில்துறை மின் நெட்வொர்க்குகளுக்கான நம்பகமான செயல்பாட்டை உறுதி செய்கிறது.
SGOBபயனுள்ள வெப்பச் சிதறல் 100 kVA விநியோக மின்மாற்றி ஆய்வக-மட்டும் செயல்திறன் தரவைக் காட்டிலும் வெப்பநிலை நடத்தை, சுமை ஏற்புத்திறன் மற்றும் நீண்ட சுழற்சி நிலைத்தன்மை ஆகியவற்றை வலியுறுத்தும் ஒரு நடைமுறைக் கள-செயல்பாட்டு மனநிலையுடன் ஏற்றுமதியாளர் வடிவமைக்கப்பட்டுள்ளார்.
பல நிலையான விநியோக மின்மாற்றிகளில், உகந்த உள் ஓட்ட பாதைகள் இல்லாமல் அடிப்படை எண்ணெய் வெப்பச்சலனம் மூலம் வெப்பம் முக்கியமாக நிர்வகிக்கப்படுகிறது. இது அடிக்கடி தொடர்ச்சியான சுமைகளின் கீழ் உள்ளூர் வெப்பநிலை உயர்வுக்கு வழிவகுக்கிறது.
SGOB வெப்பப் பாதை மேம்படுத்தலில் கவனம் செலுத்துவதன் மூலம் இதை மேம்படுத்துகிறது:
- தொட்டி கட்டமைப்பின் உள்ளே தேங்கி நிற்கும் எண்ணெய் மண்டலங்களைக் குறைக்கிறது
- முறுக்கு சேனல்களுக்குள் திசை எண்ணெய் ஓட்டத்தை மேம்படுத்துகிறது
- சுருள்-எண்ணெய் வெப்ப பரிமாற்ற செயல்திறனை மேம்படுத்துகிறது
- நீண்ட கால சுமையின் கீழ் ஹாட்ஸ்பாட் உருவாக்கத்தைக் கட்டுப்படுத்துகிறது
- குறுகிய கால உச்சக் கட்டுப்பாட்டிற்குப் பதிலாக வெப்பநிலை உயர்வு வளைவை உறுதிப்படுத்துகிறது
வழக்கமான மாதிரிகளுடன் ஒப்பிடுகையில், முக்கிய முன்னேற்றம் "அதிக குளிர்ச்சி" அல்ல, மாறாக அதிக கட்டுப்படுத்தப்பட்ட வெப்ப விநியோகம் ஆகும்.
SGOB எஃபெக்டிவ் ஹீட் டிசிபேஷன் 100 kVA டிஸ்ட்ரிபியூஷன் டிரான்ஸ்ஃபார்மர் வணிக கட்டிடங்கள், சிறிய தொழிற்சாலைகள் மற்றும் வெளிப்புற துணை மின்நிலையங்கள் போன்ற உண்மையான நிறுவல் சூழல்களின் அடிப்படையில் வடிவமைக்கப்பட்டுள்ளது.
கட்டமைப்பு சிறப்பம்சங்கள்:
- வெப்ப விரிவாக்கத்தின் கீழ் சிதைவைக் குறைக்க வலுவூட்டப்பட்ட முறுக்கு ஆதரவு
- எண்ணெய் ஊடுருவலை மேம்படுத்த உகந்த சுருள் இடைவெளி
- அதிர்வு-தூண்டப்பட்ட இடப்பெயர்ச்சியைக் குறைக்க இயந்திர பூட்டுதல் அமைப்பு
- நிலையான வெப்பச்சலன சுழற்சிக்காக வடிவமைக்கப்பட்ட தொட்டி அமைப்பு
- ஈரப்பதம் தொடர்பான வெப்ப வயதானதைத் தடுக்க மேம்படுத்தப்பட்ட சீல் நிலைத்தன்மை
இந்த அமைப்பு குறுகிய கால சோதனை செயல்திறனைக் காட்டிலும் நீண்ட கால கள நம்பகத்தன்மையை குறிவைக்கிறது.
குளிரூட்டும் திறனை அதிகரிப்பதற்கு பதிலாக, SGOB உற்பத்தி மூலத்தில் வெப்பத்தை குறைக்கிறது.
பொறியியல் அணுகுமுறை:
- உயர்-ஊடுருவக்கூடிய சிலிக்கான் எஃகு காந்தமாக்கும் மின்னோட்ட இழப்பைக் குறைக்கிறது
- செப்பு முறுக்கு அமைப்பு எதிர்ப்பு வெப்பத்தை குறைக்கிறது
- ஸ்டெப்-லேப் கோர் அமைப்பு ஃப்ளக்ஸ் விநியோக சமநிலையை மேம்படுத்துகிறது
- மாறி சுமை நிலைமைகளின் கீழ் ஹார்மோனிக் வெப்பமாக்கல் குறைக்கப்பட்டது
- உகந்த லேமினேஷன் செயலாக்கத்தின் மூலம் குறைந்த சுழல் மின்னோட்ட இழப்பு
இந்த "முதலில் வெப்பத்தை குறைத்து, பின்னர் சிதறடிக்கும்" உத்தியானது, குளிர்விக்கும்-மட்டும் மேம்படுத்தல்களை விட செயல்திறனை மேம்படுத்துகிறது.
உலர் வகை அல்லது அடிப்படை காற்றோட்ட மின்மாற்றிகளுடன் ஒப்பிடுகையில், எண்ணெய் மூழ்குதல் தெளிவான வெப்ப நன்மைகளைக் கொண்டுவருகிறது:
SGOB எண்ணெயில் மூழ்கிய அமைப்பின் நன்மைகள்:
- எண்ணெய் காப்பு மற்றும் வெப்ப பரிமாற்ற ஊடகமாக செயல்படுகிறது
- காற்று குளிரூட்டும் அமைப்புகளுடன் ஒப்பிடும்போது வேகமாக வெப்பம் பரவுகிறது
- உச்ச சுமை சுழற்சிகளின் கீழ் மிகவும் நிலையான வெப்பநிலை
- குறுகிய கால அதிக தேவையில் சிறந்த ஓவர்லோட் சகிப்புத்தன்மை
- வெப்பநிலை கூர்முனை காரணமாக காப்பு முறிவு குறைந்த ஆபத்து
இது நிலையற்ற அல்லது ஏற்ற இறக்கமான சுமை சூழல்களுக்கு மிகவும் பொருத்தமானதாக அமைகிறது.
வெப்பச் சிதறல் செயல்திறனில் மெட்டீரியல் இன்ஜினியரிங் முக்கிய பங்கு வகிக்கிறது:
- முக்கிய பொருள்: குறைந்த இழப்பு தானியம் சார்ந்த சிலிக்கான் எஃகு
- கடத்தி: ஆக்சிஜன் இல்லாத தாமிரம் வெப்பத்தின் கீழ் நிலையான எதிர்ப்புத் திறன் கொண்டது
- காப்பு: வெப்ப சகிப்புத்தன்மை கொண்ட எண்ணெய்-காகித கலவை அமைப்பு
- சீல்: உள் அழுத்த நிலைத்தன்மையை பராமரிக்க வயதான எதிர்ப்பு ரப்பர்
- கட்டமைப்பு எஃகு: வெப்பம் மற்றும் அழுத்தம் சமநிலைக்கு வலுவூட்டப்பட்ட தொட்டி உடல்
அனைத்து பொருட்களும் ISO9001 அமைப்பு கட்டுப்பாட்டுடன் சீரமைக்கப்பட்ட உள்வரும் ஆய்வு மூலம் சரிபார்க்கப்படுகின்றன.
| மாதிரி | திறன் (kVA) | HV (kV) | LV (kV) | சுமை இல்லாத இழப்பு (kW) | மின்மறுப்பு (%) | எடை (கிலோ) | பரிமாணம் (மிமீ) |
| S11-M-50/10 | 50 | 6-20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6-20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6-20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6-20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBபயனுள்ள வெப்பச் சிதறல் 100 kVA விநியோக மின்மாற்றிகுறைந்த வெப்பநிலை ஏற்ற இறக்கத்துடன் நிலையான நீண்ட மணிநேர செயல்பாடு தேவைப்படும் பயனர்களுக்கு ஏற்றது.
வழக்கமான பயன்பாட்டு சூழல்கள்:
- சில்லறை மற்றும் வணிக மின்சார விநியோக அமைப்புகள்
- சிறிய உற்பத்தி மற்றும் செயலாக்க பட்டறைகள்
- நகர்ப்புற குடியிருப்பு மின்மாற்றி நிலையங்கள்
- இலகுரக தொழில்துறை ஆட்டோமேஷன் வசதிகள்
- உள்கட்டமைப்பு துணை சக்தி அமைப்புகள்
- அடிக்கடி சுமை மாறுபாடுகளுடன் கலப்பு-சுமை சூழல்கள்
அதன் வெப்ப நிலைத்தன்மை வடிவமைப்பு அதிக சுற்றுப்புற வெப்பநிலை அல்லது குறைந்த காற்றோட்டம் உள்ள சூழல்களில் குறிப்பாக பயனுள்ளதாக இருக்கும்.
பெரும்பாலான வழக்கமான மின்மாற்றிகள் உகந்த உள் ஓட்ட கட்டமைப்பு இல்லாமல் செயலற்ற எண்ணெய் சுழற்சியை முக்கியமாக நம்பியுள்ளன, இது சீரற்ற வெப்பநிலை விநியோகத்தை உருவாக்கும்.
மூன்று உண்மையான செயல்பாட்டு இடைவெளிகளில் கவனம் செலுத்துவதன் மூலம் SGOB இதை மேம்படுத்துகிறது:
- முறுக்கு கட்டமைப்புகளுக்குள் சீரற்ற வெப்ப விநியோகம்
- தொடர்ச்சியான அதிக சுமையின் கீழ் மெதுவான வெப்ப பரிமாற்றம்
- சுமை ஏற்ற இறக்கத்தின் போது போதுமான வெப்ப நிலைத்தன்மை
100 kVA டிஸ்ட்ரிபியூஷன் டிரான்ஸ்ஃபார்மர், பொருள் தடிமன் அல்லது தொட்டியின் அளவை அதிகரிப்பதற்குப் பதிலாக, உட்புற எண்ணெய் ஓட்டப் பாதைகளை மறுவடிவமைப்பதன் மூலமும், வெப்பப் பரிமாற்ற நிலைத்தன்மையை வலுப்படுத்துவதன் மூலமும் இந்தச் சிக்கல்களைத் தீர்க்கிறது.
SGOB ஆனது ஷாங்காய் இண்டஸ்ட்ரி டிரான்ஸ்ஃபார்மர்ஸ் கோ., லிமிடெட் மூலம் ஒருங்கிணைந்த உற்பத்தித் திறனுடன் தயாரிக்கப்படுகிறது:
- 40,000 m² நவீன உற்பத்தித் தளம்
- CNC சிலிக்கான் எஃகு வெட்டுதல் மற்றும் அடுக்கி வைக்கும் கோடுகள்
- தானியங்கி சுருள் முறுக்கு மற்றும் வெற்றிட உலர்த்தும் அமைப்புகள்
- மின் செயல்திறன் சோதனை ஆய்வகங்கள்
- IEC60076 மற்றும் GB1094 தரநிலைகளுடன் முழு இணக்கம்
தனிமைப்படுத்தப்பட்ட தனிப்பயன் அலகுகளைக் காட்டிலும் உலகளாவிய உள்கட்டமைப்பு திட்டங்களுக்கான நிலையான வெகுஜன உற்பத்தியில் நிறுவனம் கவனம் செலுத்துகிறது.
100 kVA டிஸ்ட்ரிபியூஷன் டிரான்ஸ்ஃபார்மரின் ஒவ்வொரு யூனிட்டும் பல-நிலை சரிபார்ப்புக்கு உட்படுகிறது:
- முழு சுமை நிலைகளின் கீழ் வெப்பநிலை உயர்வு சோதனை
- எண்ணெய் சுழற்சி திறன் சரிபார்ப்பு
- காப்பு வலிமை மற்றும் மின்கடத்தா சோதனை
- குறுகிய சுற்று இயந்திர அழுத்த மதிப்பீடு
- இழப்பு அளவீடு (சுமை இல்லாத மற்றும் சுமை இழப்பு)
இது ஏற்றுமதிக்கு முன் நிலையான வெப்ப நடத்தையை உறுதி செய்கிறது.
SGOBபயனுள்ள வெப்பச் சிதறல் 100 kVA விநியோக மின்மாற்றிவெப்ப நிலைத்தன்மை உகந்த விநியோக தீர்வாக நிலைநிறுத்தப்படுகிறது. வழக்கமான குளிரூட்டும் அனுமானங்களை நம்புவதற்குப் பதிலாக, இது உள் வெப்ப ஓட்டக் கட்டுப்பாட்டை மேம்படுத்துகிறது, இழப்பால் இயக்கப்படும் வெப்பத்தைக் குறைக்கிறது மற்றும் வெப்பநிலை சீரான தன்மையை அதிகரிக்கிறது, இது நிலையான செயல்பாடு மற்றும் குறைக்கப்பட்ட பராமரிப்பு சார்பு தேவைப்படும் நீண்ட கால வணிக மற்றும் தொழில்துறை மின் விநியோக அமைப்புகளுக்கு ஏற்றதாக அமைகிறது.
