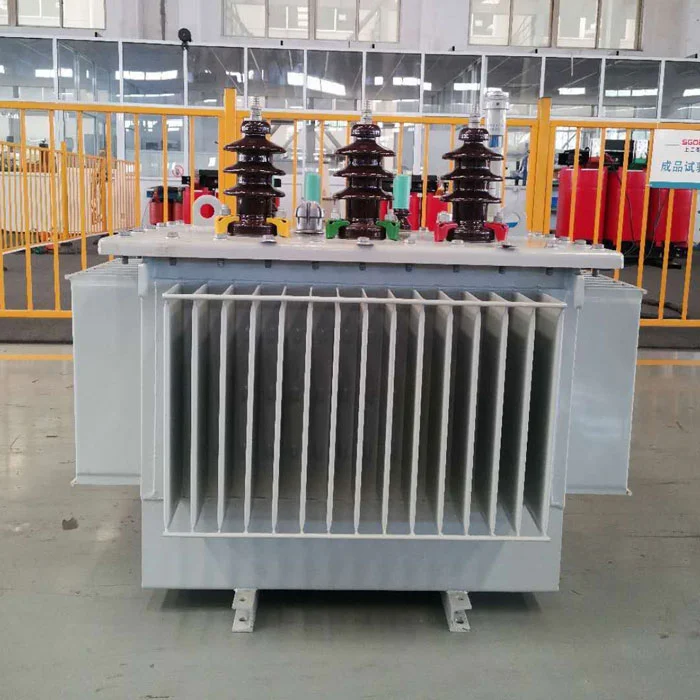

ஷாங்காய் இண்டஸ்ட்ரியல் டிரான்ஸ்ஃபார்மர் கோ., லிமிடெட் வணிக மின் விநியோகத்திற்காக 80 kVA ஆயில் மூழ்கிய மின்மாற்றியை வழங்குகிறது. முதன்மை விண்ணப்பம்: வணிக வசதிகளுக்காக 10kV/20kV இலிருந்து 0.4kV வரை ஸ்டெப்-டவுன். சுமை இழப்பு 0.18kW, சுமை இழப்பு 1.05kW. ஆண்டு மின் கட்டணம் சுமார். 50% சராசரி சுமைக்கு $420. மொத்த எடை 540 கிலோ.
உற்பத்தியாளர்:ஷாங்காய் இண்டஸ்ட்ரியல் டிரான்ஸ்ஃபார்மர் கோ., லிமிடெட் (மதிப்பு. 2007)
திவணிக மின் விநியோகத்திற்கான 80 kVA எண்ணெய் மூழ்கிய மின்மாற்றி0.4kV இல் 150-250 ஆம்பியர்களுக்கு இடையே மொத்த இணைக்கப்பட்ட சுமையுடன் கூடிய சிறிய மற்றும் நடுத்தர வணிக வசதிகளுக்கான பொதுவான விவரக்குறிப்பாகும்.
| உபகரண வகை | அளவு | மொத்த சுமை (kVA) |
|---|---|---|
| LED விளக்குகள் (ஒவ்வொன்றும் 100W) | 100 சாதனங்கள் | 10 |
| HVAC (ஒவ்வொன்றும் 5kW குளிர்ச்சி) | 4 அலகுகள் | 20 |
| உயர்த்தி (7.5kW) | 1 அலகு | 8 |
| பாயின்ட்-ஆஃப்-சேல் சிஸ்டம்ஸ் + ஐ.டி | 10 பணிநிலையங்கள் | 5 |
| குளிரூட்டல் (வணிக குளிரூட்டிகள்) | 6 அலகுகள் | 12 |
| இதர விற்பனை நிலையங்கள் | - | 15 |
| மொத்த வழக்கமான சுமை | 70 கே.வி.ஏ | |
| பாதுகாப்பு விளிம்பு | 10 கே.வி.ஏ |
வணிக மின் விநியோகத்திற்கான இந்த 80 kVA ஆயில் இம்மர்ஸ்டு டிரான்ஸ்ஃபார்மர், எதிர்கால விரிவாக்கத்திற்கான 10-15% திறன் இருப்புடன் மேலே உள்ள வழக்கமான வணிக கலவையை ஆதரிக்கிறது.
| மதிப்பிடப்பட்ட திறன் | 80 கே.வி.ஏ |
| முதன்மை மின்னழுத்தம் | 10 ±2×2.5% / 20 kV |
| இரண்டாம் நிலை மின்னழுத்தம் | 400V / 230V மூன்று-கட்டம் |
| அதிர்வெண் | 50 ஹெர்ட்ஸ் |
| இணைப்பு குழு | Dyn11 (தரநிலை) |
| சுமை இல்லாத இழப்பு (அளக்கப்பட்டது) | ≤0.18 kW (வழக்கமான 0.176-0.179) |
| சுமை இழப்பு @75°C | ≤1.05 kW |
| மின்மறுப்பு | 4% |
| சுமை இல்லாத மின்னோட்டம் | ≤1.7% (வழக்கமான 1.5-1.6%) |
| மொத்த நிறை | 540 கிலோ (எண்ணெய் நிறை தோராயமாக. 105 கிலோ) |
| கப்பல் பரிமாணங்கள் | 950 × 600 × 1250 மிமீ (கிரேட்டட்) |
| குளிரூட்டும் முறை | ஓனான் (எண்ணெய் இயற்கை காற்று இயற்கை) |
| 1 மீ தூரத்தில் சத்தம் அளவு | ≤55 dB(A) |
| அளவுரு | தொழிற்சாலை சோதனை சராசரி | IEC வரம்பு | நிலை |
|---|---|---|---|
| சுமை இல்லாத இழப்பு | 0.177 kW | 0.20 kW (அதிகபட்சம்) | 11.5% வரம்புக்குக் கீழே |
| சுமை இழப்பு | 1.04 kW | 1.10 kW | 5.5% வரம்புக்குக் கீழே |
| சுமை இல்லாத மின்னோட்டம் | 1.55% | 2.0% | 22.5% வரம்புக்குக் கீழே |
கணக்கீட்டு அடிப்படையில்: 80kVA மின்மாற்றி 50% சராசரி சுமையில் (40 kVA), சக்தி காரணி 0.85, இயக்க நேரம் 5,840 மணிநேரம்/வருடம் (16h/நாள் × 365 நாட்கள்), மின் கட்டணம் $0.12/kWh.
| இழப்பு வகை | சக்தி (kW) | வருடாந்திர ஆற்றல் (kWh) | ஆண்டு செலவு |
|---|---|---|---|
| சுமை இல்லாத இழப்பு (24/7) | 0.18 | 1,577 | $189 |
| சுமை இழப்பு (50% சுமை) | 1.05 × (0.5)² = 0.26 | 1,518 | $182 |
| மொத்தம் | 0.44 சராசரி | 3,095 | $371 |
60% சராசரி சுமையில் (48 kVA), ஆண்டு செலவு தோராயமாக $440 ஆக அதிகரிக்கிறது.
வணிக மின்மாற்றிகள் பெரும்பாலும் ஆக்கிரமிக்கப்பட்ட இடங்களுக்கு அருகில் நிறுவப்படுகின்றன. இதில் இரைச்சல் ஆதாரங்கள் மற்றும் தணிப்புவணிக மின் விநியோகத்திற்கான 80 kVA எண்ணெய் மூழ்கிய மின்மாற்றி:
| சத்தம் மூல | பங்களிப்பு | இந்த மாதிரியில் தணிப்பு |
|---|---|---|
| கோர் மேக்னடோஸ்டிரிக்ஷன் | 70% | ஃப்ளக்ஸ் அடர்த்தி 1.65T ஆகக் குறைக்கப்பட்டது (1.70T தரநிலைக்கு எதிராக) |
| குளிரூட்டும் விசிறி (பொருத்தப்பட்டிருந்தால்) | 0% | ரசிகர்கள் இல்லை - ஓனான் மட்டும் |
| தொட்டி அதிர்வு | 20% | கோர் மற்றும் டேங்க் இடையே எதிர்ப்பு அதிர்வு பட்டைகள் |
| காந்த ஓசை | 10% | ஸ்டெப்-லேப் கோர் மூட்டுகள் |
| வசதி வகை | வழக்கமான அதிகபட்ச தேவை | பரிந்துரைக்கப்பட்ட மதிப்பீடு | ஏன் |
|---|---|---|---|
| சிறிய கன்வீனியன்ஸ் ஸ்டோர் (200m²) | 25-35 kVA | 50kVA | 80kVA பெரிதாக்கப்பட்டது |
| பல்பொருள் அங்காடி (500m²) | 55-70 கே.வி.ஏ | 80kVA | வழக்கமான சுமையுடன் பொருந்துகிறது |
| சிறிய ஹோட்டல் (25 அறைகள்) | 50-65 கே.வி.ஏ | 80kVA | ஏசி சுமை உச்சங்களை அனுமதிக்கிறது |
| சமூக சுகாதார மருத்துவமனை | 40-60 கே.வி.ஏ | 80kVA | மருத்துவ உபகரணங்கள் எழுச்சி விளிம்பு |
| ஒளி இயந்திர கடை (3-5 இயந்திரங்கள்) | 50-75 kVA | 80kVA | மோட்டார் தொடக்க மின்னோட்டம் |
| அலுவலக கட்டிடம் (1500m²) | 60-85 kVA | 100kVA | 80kVA எல்லைக்கோடு |
தொடர்ந்து 4 மணிநேரங்களுக்கு உங்கள் உச்ச தேவை 70 kVA ஐ விட அதிகமாக இருந்தால், அதற்கு பதிலாக 100kVA ஐத் தேர்ந்தெடுக்கவும்.
| தேவை | இந்த 80kVA அலகு | குறிப்புகள் |
|---|---|---|
| தரை பகுதி தேவை | 0.45 m² (870×510mm) | மேலும் 600மிமீ முன் அணுகல் |
| மாடி ஏற்றுதல் | 540 கிலோ + எண்ணெய் கட்டுப்பாடு | 1,000 கிலோ/மீ² குறைந்தபட்சம் |
| உச்சவரம்பு உயரம் | குறைந்தபட்சம் 2.2 மீ | புஷிங் அணுகலுக்கு |
| காற்றோட்டம் திறப்பு | 0.15 மீ² இன்லெட் + அவுட்லெட் | இயற்கை வெப்பச்சலனம் |
| தீ பாதுகாப்பு | IEC 60076-12 இணக்க அறை | உட்புற எண்ணெய் நிரப்புவதற்கு கட்டாயம் |
| எரியக்கூடிய பொருட்களிலிருந்து அகற்றுதல் | 1.5 மீ | NFPA 70க்கு |
ஒவ்வொரு 80 kVA ஆயில் மூழ்கிய மின்மாற்றியும் இந்த அளவிடப்பட்ட மதிப்புகளைக் கொண்ட சோதனை அறிக்கையுடன் ("பாஸ்/ஃபெயில்" மட்டும் அல்ல):
வாங்குபவர்கள் ஒரு PDF அறிக்கையைப் பெறுவார்கள், அதன் வரிசை எண்ணை உற்பத்தித் தொகுப்பில் காணலாம்.
ஷாங்காய் இண்டஸ்ட்ரியல் டிரான்ஸ்ஃபார்மர் கோ., லிமிடெட் ஜனவரி 2024 மற்றும் ஜனவரி 2026 க்கு இடையில் 80kVA (S11-M-80/10) 47 யூனிட்களை அனுப்பியுள்ளது.
இந்த அலகுகள் பிலிப்பைன்ஸ் (12 அலகுகள்), இந்தோனேசியா (8 அலகுகள்), நைஜீரியா (6 அலகுகள்), வியட்நாம் (5 அலகுகள்) மற்றும் உள்நாட்டு சீனாவில் (16 அலகுகள்) வாடிக்கையாளர்களுக்கு வழங்கப்பட்டுள்ளன. குறிப்பு வாடிக்கையாளர்களுக்கான தொடர்புத் தகவல் இரகசிய ஒப்பந்தத்தின் கீழ் வழங்கப்படலாம்.
இதுவணிக மின் விநியோகத்திற்கான 80 kVA எண்ணெய் மூழ்கிய மின்மாற்றி0.177kW, இரைச்சல் நிலை ≤55 dB(A), மற்றும் 47 யூனிட்களுக்கு அனுப்பப்பட்ட பூஜ்ஜிய உத்தரவாதக் கோரிக்கைகளை தொழிற்சாலை-அளவிடப்பட்ட சராசரி சுமை இழப்பை வழங்குகிறது. இது பல்பொருள் அங்காடிகள், சிறிய ஹோட்டல்கள் மற்றும் 0.4kV இல் 150-250A சேவை தேவைப்படும் இலகுவான வணிக வசதிகளுக்கு ஏற்றது.
