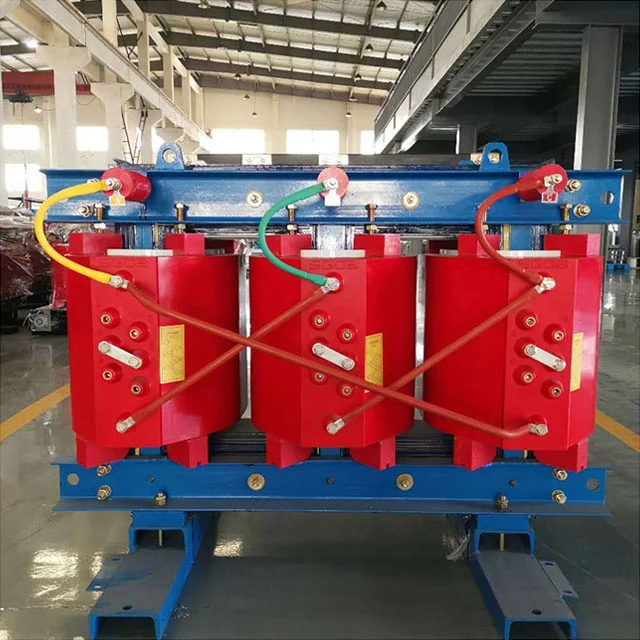

தொழில்முறை உற்பத்தியாளராக, SGOB உங்களுக்கு உயர் தரமான 200KVA மூன்று கட்டம் 50 ஹெர்ட்ஸ் உலர் வகை மின்மாற்றியை வழங்க விரும்புகிறது, இது திரவ காப்பு ஊடகம் இல்லாத மூன்று கட்ட சக்தி மாற்ற சாதனமாகும். உட்புற மற்றும் சுற்றுச்சூழல் உணர்திறன் வாய்ந்த பகுதிகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது பராமரிப்பு இல்லாத மின் பரிமாற்றம் மற்றும் விநியோக மைய உபகரணங்கள் வகைக்கு சொந்தமானது.
உயர் தரமான 200KVA மூன்று கட்டம் 50 ஹெர்ட்ஸ் உலர் வகை மின்மாற்றி சீனா தொழில்முறை உற்பத்தியாளர் SGOB ஆல் தயாரிக்கப்படுகிறது, இது மின்காந்த தூண்டல் கொள்கை மூலம் ஏசி மின்னழுத்த மாற்றத்தை உணர்கிறது, மதிப்பிடப்பட்ட திறன் நடுத்தர மின் விநியோக தேவைகளுக்கு ஏற்றது, கோர் மற்றும் முறுக்கு ஆகியவை திட காப்பு பொருளுடன் இணைக்கப்பட்டுள்ளன.
முறுக்கு அமைப்பு செப்பு கடத்தி மற்றும் கண்ணாடி ஃபைபர் வலுவூட்டப்பட்ட எபோக்சி பிசின் கலப்பு காப்பு ஏற்றுக்கொள்கிறது, இது வெற்றிட அழுத்தம் வார்ப்பு மூலம் இடைவெளி இல்லாத சீல் உடலில் உருவாகிறது.
200KVA இன் கோர் மூன்று கட்டம் 50 ஹெர்ட்ஸ் உலர் வகை மின்மாற்றி தானியங்கள் சார்ந்த சிலிக்கான் எஃகு தாளை முழு சாய்ந்த மடிப்பு லேமினேஷனுடன் ஏற்றுக்கொள்கிறது, மேலும் மேற்பரப்பு ஈரப்பதம்-ஆதார இன்சுலேடிங் பெயிண்ட் அடுக்குடன் பூசப்படுகிறது. வெப்பச் சிதறல் சேனல் முப்பரிமாண தேன்கூடு காற்றுப் பாதையுடன் வடிவமைக்கப்பட்டுள்ளது, மேலும் வெப்பம் கட்டுப்படுத்தப்பட்ட தொடக்க-நிறுத்த விசிறியின் உதவியுடன் வெப்ப சிதறல் தீவிரமாக உணரப்படுகிறது.
டெர்மினல்களை இணைப்பதற்கான அரிப்பை எதிர்க்கும் செப்பு பட்டி, இருதரப்பு கேபிள் அணுகலை ஆதரிக்கிறது. ஷெல் குளிர்ந்த உருட்டப்பட்ட எஃகு தட்டு தெளிப்பு தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, மேலும் அதிர்ச்சி உறிஞ்சி நிறுவல் இடைமுகம் கீழே ஒதுக்கப்பட்டுள்ளது.
செயல்பாட்டின் போது, காற்றோட்டம் குழாய் தூசி இல்லாமல் வைக்கப்படும், மேலும் காற்றோட்டம் குழாயில் தூசி குவிப்பு எதிர்மறை அழுத்தம் தூசி சேகரிப்பு கருவிகளுடன் தொடர்ந்து சுத்தம் செய்யப்படும். ஒவ்வொரு ஆறு மாதங்களுக்கும் ஒரு முறை இணைக்கும் முனையங்களின் கட்டமைப்பைச் சரிபார்த்து, அவற்றை முறுக்கு குறடு கொண்டு வரிசையாக மீண்டும் பூட்டவும். வரம்பு மதிப்பை விட ஈரப்பதம் குறைவாக இருக்கும்போது காப்பு எதிர்ப்பு சோதனை மேற்கொள்ளப்பட வேண்டும். அளவீட்டுக்கு முன் அனைத்து வெளிப்புற இணைப்புகளையும் துண்டிக்கவும். திடீர் மின்சாரம் செயலிழந்த பிறகு, மறுதொடக்கம் செய்வதற்கு முன் வெப்பநிலை சுற்றுப்புற வெப்பநிலையுடன் ஒத்துப்போகும் வரை உபகரணங்கள் நிற்க அனுமதிக்கப்படும். ஷெல்லின் மேற்பரப்பை சுத்தம் செய்ய வேதியியல் கரைப்பான்கள் தடைசெய்யப்பட்டுள்ளன. அதைத் துடைக்க நடுநிலை சவர்க்காரம் மட்டுமே பயன்படுத்தப்படலாம்.
200KVA மூன்று கட்டம் 50 ஹெர்ட்ஸ் உலர் வகை மின்மாற்றி வணிக சிக்கலான விநியோக அறை, உயரமான கட்டிட அவசரகால மின்சாரம் வழங்கல் அமைப்பு, மருத்துவமனை இயக்க அறை காப்புப்பிரதி சுற்று, தரவு மைய தடையற்ற மின்சாரம் இணைப்பு, துல்லியமான உற்பத்தி பட்டறை பிரதான கேபிள் மாற்றும் முனை, போர்ட் கிரேன் மின் விநியோக நிலையம் மற்றும் சுரங்கப்பாதை நிலைய கட்டுப்பாட்டு மையம் மற்றும் தீ மற்றும் வெடிப்பு பாதுகாப்பு தேவைப்படும் பிற உட்புற சக்தி ஹப்ஸ் ஆகியவற்றில் பயன்படுத்தப்படுகிறது.
வழக்கமான உலர் வகை மின்மாற்றிகளுடன் ஒப்பிடும்போது, 200KVA மூன்று கட்டம் 50 ஹெர்ட்ஸ் உலர் வகை மின்மாற்றியின் வெற்றிட வார்ப்பு செயல்முறை முறுக்குகளுக்குள் காற்று இடைவெளியை நீக்குகிறது, மேலும் பகுதி வெளியேற்றம் முத்திரையிடப்படாத கட்டமைப்புகளை விட கணிசமாகக் குறைவாக உள்ளது. வெப்ப சைக்கிள் ஓட்டுதலால் ஏற்படும் காப்பு அடுக்கு விரிசல் ஏற்படுவதைத் தவிர்ப்பதற்காக எபோக்சி பிசின் மற்றும் செப்பு கடத்தியின் வெப்ப விரிவாக்க குணகம் பொருந்துகிறது. முப்பரிமாண வெப்ப சிதறல் கட்டமைப்பின் வெப்ப பரிமாற்ற செயல்திறன் பாரம்பரிய பிளானர் துடுப்புகளை விட அதிகமாக உள்ளது, மேலும் வெப்பநிலை உயர்வு அதே சுமையின் கீழ் குறைக்கப்படுகிறது. அனைத்து சாய்ந்த மூட்டுகளின் முக்கிய தொழில்நுட்பமும் காந்த சுற்று இழப்பைக் குறைக்கிறது, மேலும் தொழில்துறையின் பொது மட்டத்தை விட சுமை இல்லாத மின்னோட்டம் சிறந்தது. பாதுகாப்பு வீட்டுவசதிகளின் துரு தடுப்பு பூச்சு உப்பு தெளிப்பு துரிதப்படுத்தப்பட்ட சோதனையை கடந்து செல்கிறது, மேலும் ஈரமான சூழல்களில் உலோக பாகங்களுக்கு அரிப்பு ஆபத்து இல்லை.
| மாதிரி | சுமை இழப்பு இல்லை (W) |
சுமை இழப்பு (120%) |
தடுமாற்றம் (%) |
நோலோட் மின்னோட்டம் (%) |
இரைச்சல் நிலை (எல்பிஏ) டி.பி. |
எடை (கிலோ) |
| எஸ்சி (ஆ) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| எஸ்சி (ஆ) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| எஸ்சி (பி) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| எஸ்சி (ஆ) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| எஸ்சி (பி) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| எஸ்சி (பி) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| எஸ்சி (ஆ) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| எஸ்சி (பி) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| எஸ்சி (பி) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| எஸ்சி (ஆ) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| எஸ்சி (பி) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| எஸ்சி (ஆ) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| எஸ்சி (பி) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| எஸ்சி (பி) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| எஸ்சி (பி) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| எஸ்சி (பி) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| எஸ்சி (பி) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| எஸ்சி (பி) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| எஸ்சி (பி) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| எஸ்சி (பி) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| மாதிரி | பரிமாணம் (மிமீ) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| எஸ்சி (இசட்) (பி) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| எஸ்சி (இசட்) (பி) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| எஸ்சி (இசட்) (பி) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| எஸ்சி (இசட்) (பி) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| எஸ்சி (இசட்) (பி) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| எஸ்சி (இசட்) (பி) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| எஸ்சி (இசட்) (பி) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| எஸ்சி (இசட்) (பி) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| எஸ்சி (இசட்) (பி) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| எஸ்சி (இசட்) (பி) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| எஸ்சி (இசட்) (பி) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| எஸ்சி (இசட்) (பி) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| எஸ்சி (இசட்) (பி) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| எஸ்சி (இசட்) (பி) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| எஸ்சி (இசட்) (பி) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| எஸ்சி (இசட்) (பி) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| எஸ்சி (இசட்) (பி) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| எஸ்சி (இசட்) (பி) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| எஸ்சி (இசட்) (பி) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| எஸ்சி (இசட்) (பி) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| மாதிரி | திறன் (கே.வி.ஏ) | நீளம் (மிமீ) |
அகலம் (மிமீ) | உயரம் (மிமீ) |
நீளமான (மிமீ) | கிடைமட்ட (மிமீ) | எடை (கிலோ) |
| எஸ்சி (இசட்) (பி) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| எஸ்சி (இசட்) (பி) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| எஸ்சி (இசட்) (பி) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| எஸ்சி (இசட்) (பி) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| எஸ்சி (இசட்) (பி) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| எஸ்சி (இசட்) (பி) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| எஸ்சி (இசட்) (பி) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| எஸ்சி (இசட்) (பி) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| எஸ்சி (இசட்) (பி) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| எஸ்சி (இசட்) (பி) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| எஸ்சி (இசட்) (பி) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| எஸ்சி (இசட்) (பி) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| எஸ்சி (இசட்) (பி) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| எஸ்சி (இசட்) (பி) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| எஸ்சி (இசட்) (பி) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| எஸ்சி (இசட்) (பி) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| எஸ்சி (இசட்) (பி) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| எஸ்சி (இசட்) (பி) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| எஸ்சி (இசட்) (பி) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| எஸ்சி (இசட்) (பி) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
முப்பரிமாண குளிரூட்டும் கட்டமைப்பிற்கு கூடுதல் பராமரிப்பு தேவையா?
விசிறி தொகுதி தாங்கி முத்திரை வடிவமைப்பை ஏற்றுக்கொள்கிறது, மேலும் திரட்டப்பட்ட செயல்பாட்டு நேரம் உயவு மற்றும் பராமரிப்பு இல்லாமல் வாசலை அடைந்த பிறகு முழுவதுமாக மாற்றப்படலாம்.
அதிக உப்பு மூடுபனி கொண்ட கடலோரப் பகுதிகளில் முனைய அரிப்பை எவ்வாறு தடுப்பது?
தொடர்பு முலாம் 200KVA மூன்று கட்டம் 50 ஹெர்ட்ஸ் உலர் வகை மின்மாற்றி என்பது ஒரு நிக்கல்-ஜின்க் அலாய் மல்டிலேயர் கலப்பு செயல்முறையாகும், இது விருப்ப முனைய பாதுகாப்பு சட்டைகளைக் கொண்டுள்ளது, இது உப்பு தெளிப்பு தொடர்பை தனிமைப்படுத்த நிறுவ முடியும்.
