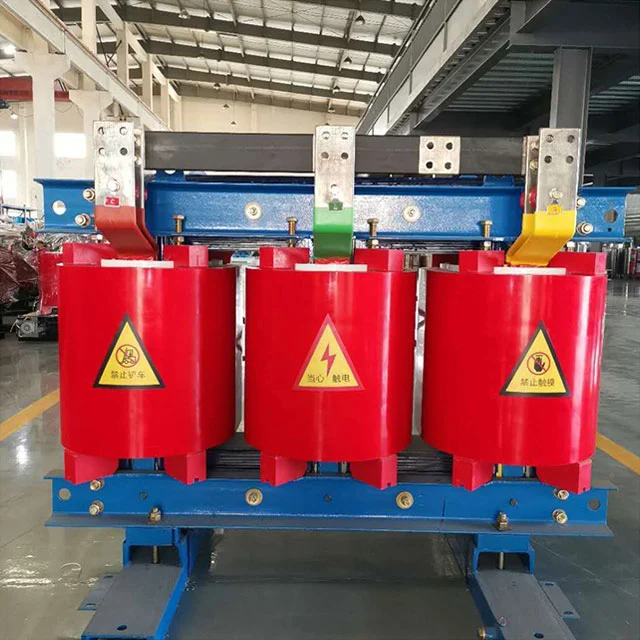

ஒரு தொழில்முறை உற்பத்தியாளராக, SGOB உயர்தர 630 KVA மூன்று கட்ட உலர் வகை மின்மாற்றியை வழங்குகிறது, இது ஒரு வகை திட-இன்சுலேட்டட் மின் மாற்றும் கருவிகள். எபோக்சி பிசின்-இணைக்கப்பட்ட சுருள்கள் மூலம் மின்னழுத்த மாற்றம் அடையப்படுகிறது, திரவ கசிவின் அபாயத்தை நீக்குகிறது மற்றும் அதிக பாதுகாப்பு தரநிலைகள் தேவைப்படும் மின்சாரம் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
SGOB இலிருந்து இந்த 630 KVA மூன்று கட்ட உலர் வகை மின்மாற்றி 100% செப்பு முறுக்குகள், 5000V உயர் மின்னழுத்தம் மற்றும் 50Hz/60Hz அதிர்வெண் ஆகியவற்றைக் கொண்டுள்ளது. இது மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள் போன்றவற்றில் பயன்படுத்த IEC தரங்களுடன் இணங்குகிறது. மதிப்பிடப்பட்ட மின்னழுத்தங்களில் 6 கி.வி, 6.3 கி.வி, 10 கி.வி, 10.5 கி.வி மற்றும் 11 கி.வி ஆகியவை அடங்கும். குறிப்பிட்ட தேவைகளுக்கான தனிப்பயனாக்கம் கிடைக்கிறது. மேலும் விவரங்களுக்கு எங்களை தொடர்பு கொள்ளவும்.
தயாரிப்பு அம்சங்கள்:
1. சுருள்கள் கண்ணாடியிழை கலப்பு காப்பு, குமிழி இல்லாத, சீல் செய்யப்பட்ட கட்டமைப்பிற்கு எபோக்சி பிசினில் வெற்றிட-காஸ்ட் கொண்ட செப்பு கடத்திகளை பயன்படுத்துகின்றன.
2. ஹிஸ்டெரெசிஸ் இழப்பைக் குறைக்க கோர் தானியங்கள் சார்ந்த சிலிக்கான் எஃகு தாள்களைப் பயன்படுத்துகிறது.
3. குறைந்த மின்னழுத்த பக்கமானது சீரான தற்போதைய விநியோகத்திற்காக தானியங்கி ஆர்கான் ஆர்க் வெல்டிங் கொண்ட ஒரு படலம் முறுக்கு கட்டமைப்பைப் பயன்படுத்துகிறது.
4. அச்சு விசிறியுடன் கூடிய புத்திசாலித்தனமான வெப்பநிலை கட்டுப்பாட்டு அமைப்பு குளிரூட்டும் செயல்திறனைக் கட்டுப்படுத்துகிறது.
5. முத்திரையிடப்பட்ட உறை மேம்பட்ட வெப்பச்சலனத்திற்கு குளிரூட்டும் துடுப்புகளைக் கொண்டுள்ளது, மேலும் ஒரு அரிப்பை எதிர்க்கும் பூச்சு உப்பு தெளிப்பிலிருந்து பாதுகாக்கிறது.
உற்பத்தி செயல்முறை:
முறுக்குச் சென்ற பிறகு, செப்பு கம்பி வார்னிஷ் இன்சுலேடிங் மூலம் முன்கூட்டியே செலுத்தப்படுகிறது, பின்னர் குணப்படுத்த எபோக்சி பிசினில் வெற்றிட-காஸ்ட். மையமானது லேசர் வெட்டப்பட்டு அடுக்கப்படுகிறது, ஹைட்ராலிக் கவ்விகள் நிலையான அழுத்தத்தைப் பயன்படுத்துகின்றன. சட்டசபைக்குப் பிறகு, கோர் மற்றும் சுருள்கள் கூறுகளை பிணைக்க சுடப்படுகின்றன. பகுதி வெளியேற்ற ஸ்கேனிங் மற்றும் ஹார்மோனிக் பகுப்பாய்வு ஆகியவை ஏற்றுமதிக்கு முன் செய்யப்படுகின்றன, தரவு மேகத்திற்கு கண்டுபிடிப்புக்கு பதிவேற்றப்படுகிறது.
எண்ணெய்-வீழ்ச்சியடைந்த மின்மாற்றிகள் மீது முக்கிய நன்மைகள்:
1. முத்திரை செயலிழப்பு காரணமாக எண்ணெய்-அம்பலப்படுத்தப்பட்ட மின்மாற்றிகளுக்கு எண்ணெய் கசிவு ஏற்படும் அபாயம் உள்ளது, இது மண்ணின் மாசுபாடு மற்றும் தீ ஆபத்துகளை ஏற்படுத்தும்; 630 கே.வி.ஏ மூன்று-கட்ட உலர்-வகை மின்மாற்றி எரியக்கூடிய ஊடகங்களை நீக்குகிறது, மேலும் ஒரு வில் தவறு ஏற்பட்டால் பிசின் சுய-வெளியேற்றும், இரண்டாம் நிலை சேதத்தைத் தடுக்கிறது. எண்ணெய்-அருந்தப்பட்ட மின்மாற்றிகள் அதிக சுமை நிலைமைகளின் கீழ் எரியக்கூடிய வாயுக்களை உருவாக்குகின்றன, இதில் எரிவாயு பாதுகாப்பு அமைப்புகள் தேவைப்படுகின்றன. உலர் வகை மின்மாற்றிகள் உட்பொதிக்கப்பட்ட சென்சார்களைப் பயன்படுத்தி வெப்பமான புள்ளியின் வெப்பநிலையை நேரடியாக கண்காணிக்கின்றன, ஆரம்ப எச்சரிக்கை மற்றும் பதிலின் வேகத்தை மேம்படுத்துகின்றன.
2. எண்ணெய்-இலிந்த மின்மாற்றிகளில், குறைந்த வெப்பநிலையில் எண்ணெய் பாகுத்தன்மையின் மாற்றங்கள் வெப்பச் சிதறல் செயல்திறனை பாதிக்கின்றன, மேலும் அதிக வெப்பநிலை காப்பு வயதானதை துரிதப்படுத்துகிறது; உலர்ந்த வகை மின்மாற்றிகளில் எபோக்சி பிசினின் வெப்ப விரிவாக்க குணகம் செப்பு கடத்திகள் பொருந்துகிறது, தீவிர வெப்பநிலை மாறுபாடுகளின் கீழ் இயந்திர நிலைத்தன்மையை பராமரிக்கிறது. எண்ணெயால் மூழ்கிய மின்மாற்றிகளுக்கு அவ்வப்போது எண்ணெய் தரம் மற்றும் ஈரப்பதம் உள்ளடக்க சோதனை தேவைப்படுகிறது; உலர் வகை மின்மாற்றிகளின் முழு சீல் கட்டப்பட்ட அமைப்பு 100% ஈரப்பதம் சூழல்களில் செயல்பட அனுமதிக்கிறது, உப்பு தெளிப்பு அரிப்புடன் கடல் சூழல்களில் கூடுதல் பாதுகாப்பு இணைப்புகளின் தேவையை நீக்குகிறது.
3. எண்ணெய்-அம்பலப்படுத்தப்பட்ட மின்மாற்றி பராமரிப்புக்கு சிறப்பு எண்ணெய் வடிகட்டுதல் உபகரணங்கள் மற்றும் கழிவு எண்ணெய் அகற்றும் செலவுகள் தேவை; தற்செயலான கசிவுகள் தள தூய்மைப்படுத்தும் செலவுகளை விளைவிக்கின்றன; உலர்-வகை மின்மாற்றிகளுக்கு மேற்பரப்பு தூசி திரட்டுவதற்கு மட்டுமே சுருக்கப்பட்ட காற்று சுத்தம் தேவைப்படுகிறது, நுகர்வு மாற்று செலவுகள் இல்லை. எண்ணெய்-அம்பலப்படுத்தப்பட்ட மின்மாற்றிகளை அகற்றுவது அபாயகரமான கழிவு நடைமுறைகளை உள்ளடக்கியது; உலர் வகை பொருட்களை இயந்திரத்தனமாக நசுக்கலாம், வரிசைப்படுத்தலாம், மறுசுழற்சி செய்யலாம், மீதமுள்ள மதிப்பை கணிசமாக அதிகரிக்கும். எண்ணெய்-அருந்தப்பட்ட மின்மாற்றி பழுதுபார்ப்புகளுக்கு எண்ணெய் வடிகட்டுதல் நடைமுறைகள் தேவை; உலர் வகை மின்மாற்றிகள் மட்டு முறுக்கு மாற்றீட்டை ஆதரிக்கின்றன, வேலையில்லா நேரத்தைக் குறைக்கும்.
பராமரிப்பு குறிப்புகள்
1. பிசினில் மைக்ரோ கிராக்ஸைத் தவிர்ப்பதற்காக 630 கே.வி.ஏ மூன்று-கட்ட உலர் வகை மின்மாற்றியின் செயல்பாட்டின் போது வெப்ப மடுவில் நேரடியாக உயர் அழுத்த காற்று துப்பாக்கியைப் பயன்படுத்த வேண்டாம்.
2. மூன்று மாதங்களுக்கும் மேலாக குவிந்தால், வெப்பச் சிதறல் சேனல்களிலிருந்து மென்மையான தூரிகை மூலம் தூசியை சுத்தம் செய்யுங்கள்.
3. பருவமழை காலத்திற்கு முன்னர் கடலோரப் பகுதிகளில் உள்ள முனையங்களில் உப்பு படிக உருவாவதை சரிபார்க்கவும்.
4. திடீர் குறுகிய சுற்றுக்குப் பிறகு இடை-திருப்ப காப்பு சோதனையைச் செய்யுங்கள்.
5. நீண்ட கால சேமிப்பின் போது வறண்ட சூழலில் சீல் மற்றும் சேமிக்கவும்; மறுதொடக்கம் செய்வதற்கு முன் 48 மணி நேரம் நிலையான வெப்பநிலை மற்றும் ஈரப்பதத்தை பராமரிக்கவும்.
எண்ணெய்-அற்கரிய மின்மாற்றிகளை விட அதிக சுமை திறன் குறைவாக உள்ளதா?
பிசின்-இணைக்கப்பட்ட முறுக்குகள் அதிக வெப்பத் திறனைக் கொண்டுள்ளன, மேலும் கட்டாய காற்று குளிரூட்டலின் கீழ், தொடர்ச்சியான அதிக சுமை நேரம் உண்மையில் எண்ணெய்-வேகவைத்த மின்மாற்றிகளை விட நீளமானது; திடீர் குறுகிய சுற்றுக்குப் பிறகு காப்பு மீட்பு வேகமும் வேகமாக இருக்கும்.
தயாரிப்பு அளவுருக்கள்
| மாதிரி | சுமை இழப்பு இல்லை (W) |
சுமை இழப்பு (120%) |
தடுமாற்றம் (%) |
நோலோட் மின்னோட்டம் (%) |
இரைச்சல் நிலை (எல்பிஏ) டி.பி. |
எடை (கிலோ) |
| எஸ்சி (ஆ) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| எஸ்சி (ஆ) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| எஸ்சி (பி) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| எஸ்சி (ஆ) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| எஸ்சி (பி) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| எஸ்சி (பி) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| எஸ்சி (ஆ) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| எஸ்சி (பி) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| எஸ்சி (பி) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| எஸ்சி (பி) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| எஸ்சி (பி) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| எஸ்சி (ஆ) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| எஸ்சி (பி) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| எஸ்சி (பி) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| எஸ்சி (பி) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| எஸ்சி (பி) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| எஸ்சி (பி) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| எஸ்சி (பி) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| எஸ்சி (பி) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| எஸ்சி (பி) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| மாதிரி | பரிமாணம் (மிமீ) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| எஸ்சி (இசட்) (பி) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| எஸ்சி (இசட்) (பி) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| எஸ்சி (இசட்) (பி) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| எஸ்சி (இசட்) (பி) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| எஸ்சி (இசட்) (பி) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| எஸ்சி (இசட்) (பி) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| எஸ்சி (இசட்) (பி) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| எஸ்சி (இசட்) (பி) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| எஸ்சி (இசட்) (பி) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| எஸ்சி (இசட்) (பி) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| எஸ்சி (இசட்) (பி) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| எஸ்சி (இசட்) (பி) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| எஸ்சி (இசட்) (பி) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| எஸ்சி (இசட்) (பி) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| எஸ்சி (இசட்) (பி) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| எஸ்சி (இசட்) (பி) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| எஸ்சி (இசட்) (பி) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| எஸ்சி (இசட்) (பி) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| எஸ்சி (இசட்) (பி) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| எஸ்சி (இசட்) (பி) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| மாதிரி | திறன் (கே.வி.ஏ) | நீளம் (மிமீ) |
அகலம் (மிமீ) | உயரம் (மிமீ) |
நீளமான (மிமீ) | கிடைமட்ட (மிமீ) | எடை (கிலோ) |
| எஸ்சி (இசட்) (பி) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| எஸ்சி (இசட்) (பி) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| எஸ்சி (இசட்) (பி) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| எஸ்சி (இசட்) (பி) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| எஸ்சி (இசட்) (பி) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| எஸ்சி (இசட்) (பி) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| எஸ்சி (இசட்) (பி) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| எஸ்சி (இசட்) (பி) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| எஸ்சி (இசட்) (பி) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| எஸ்சி (இசட்) (பி) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| எஸ்சி (இசட்) (பி) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| எஸ்சி (இசட்) (பி) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| எஸ்சி (இசட்) (பி) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| எஸ்சி (இசட்) (பி) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| எஸ்சி (இசட்) (பி) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| எஸ்சி (இசட்) (பி) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| எஸ்சி (இசட்) (பி) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| எஸ்சி (இசட்) (பி) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| எஸ்சி (இசட்) (பி) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| எஸ்சி (இசட்) (பி) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
